银娱承建 | “花冠”钢结构“绽放”石家庄东南智汇城！

2021-07-19 来源：类型：银娱新闻要害词：东南智汇城，欢喜汇，钢结构，银娱建设，银娱

7月15日，石家庄东南智汇城购物中心——“欢喜汇”盛大开业！由银娱建设集团为这座购物中心打造的钢结构“花冠”、钢结构屋顶、钢结构树屋、转曲走廊、伞状雕塑等一一亮相，造型精美、结构精巧、形式多样，吸引众多主顾围观合影，成为整个购物中心的“点睛之笔”！

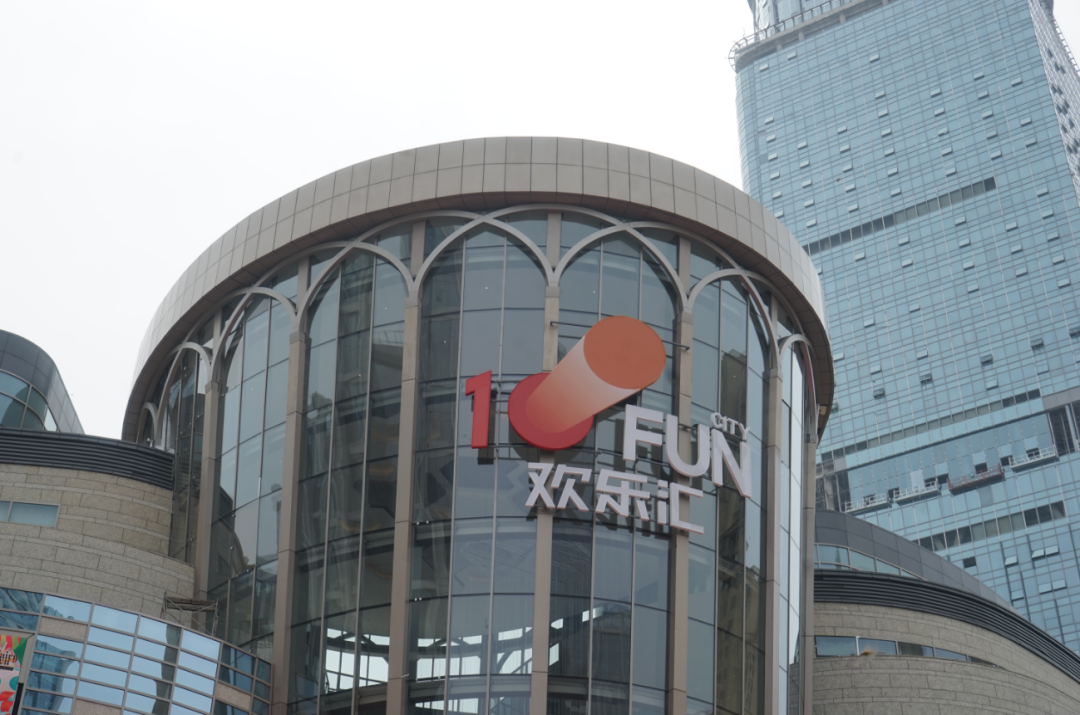

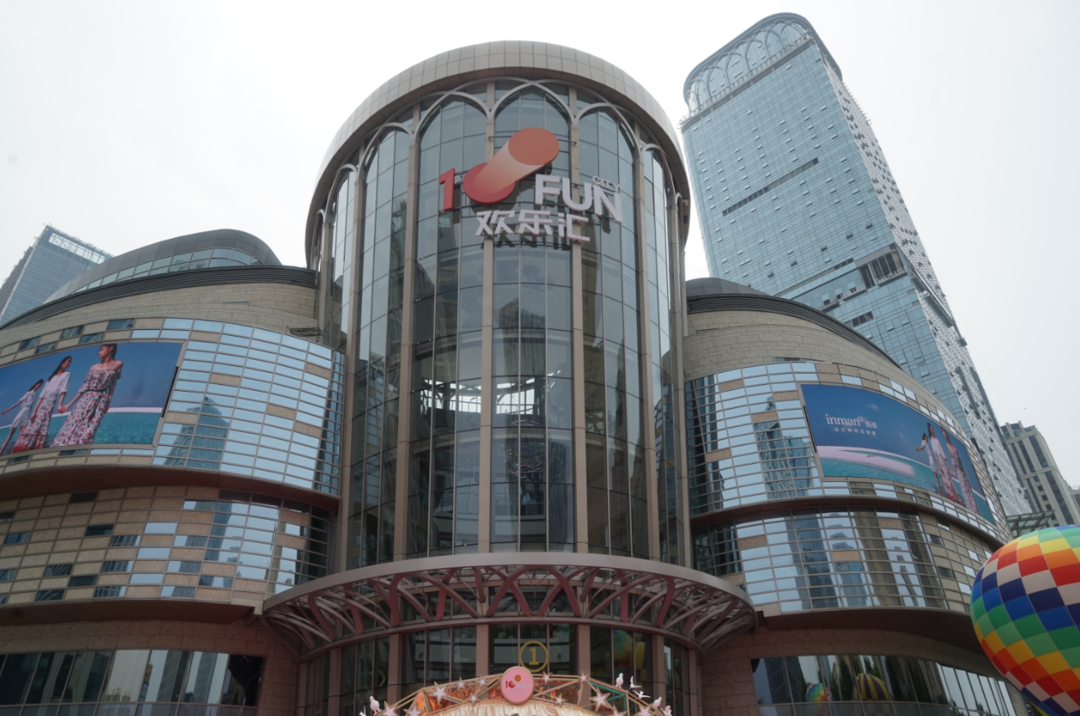

▼钢结构“花冠”

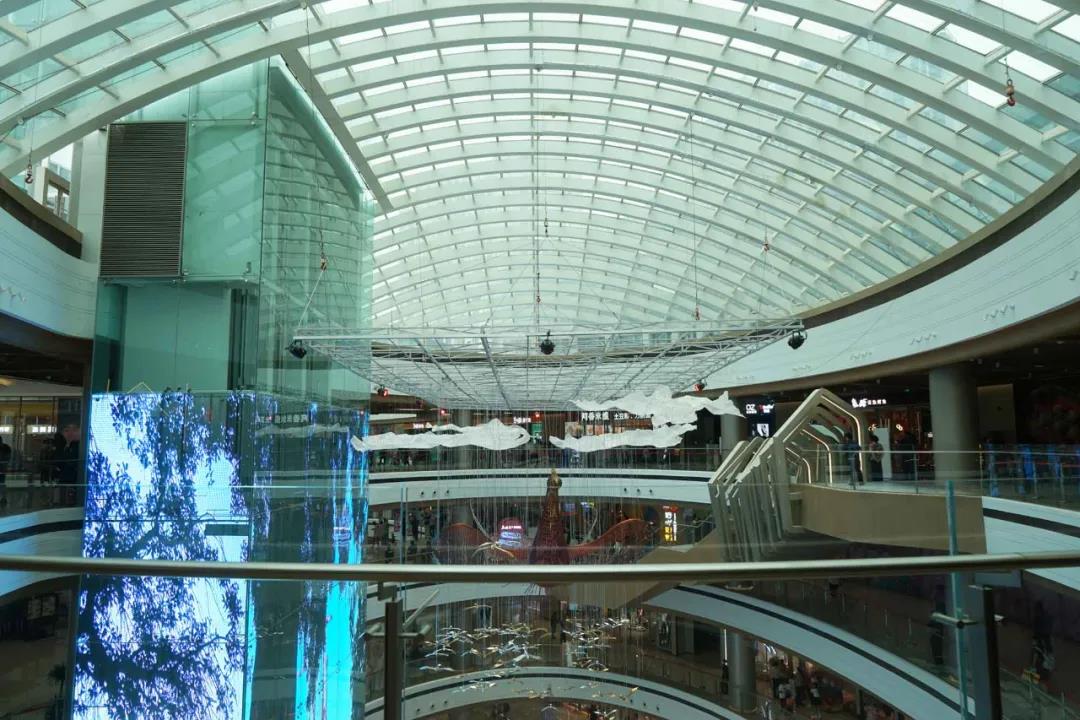

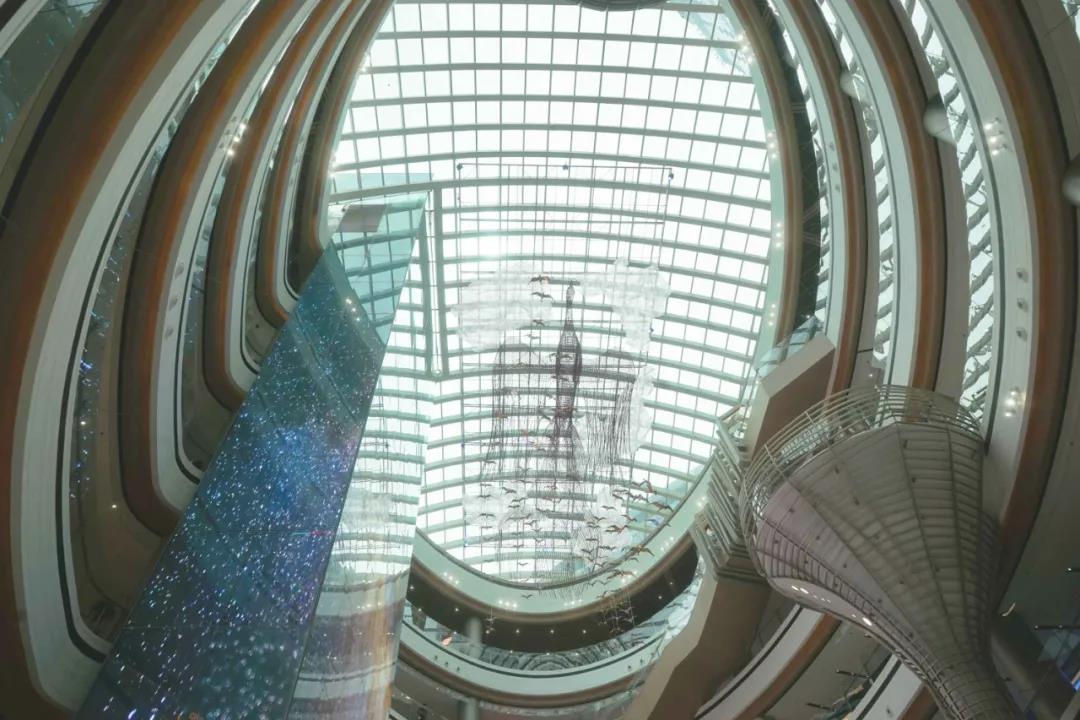

▼钢结构屋顶

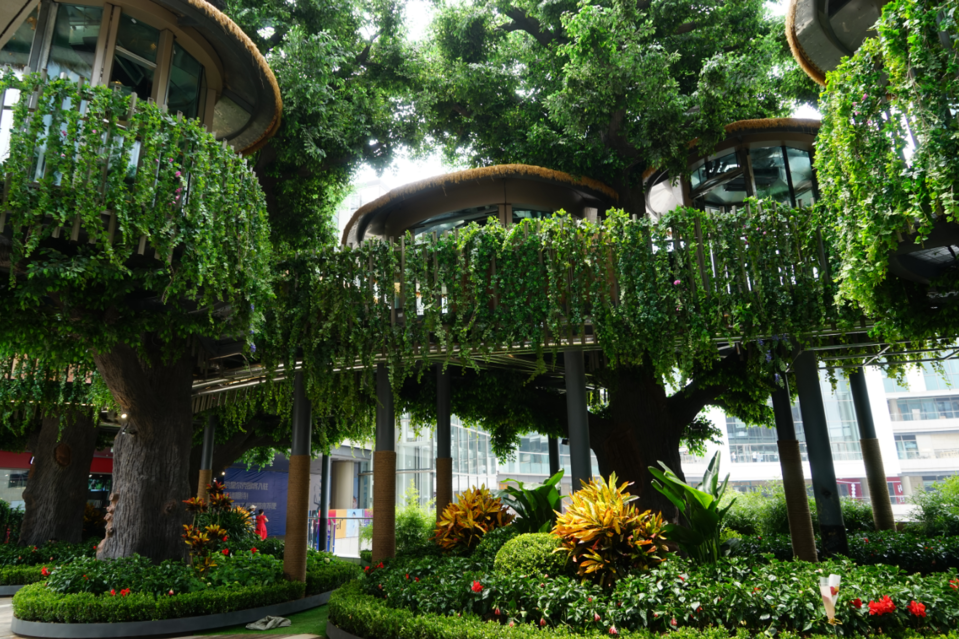

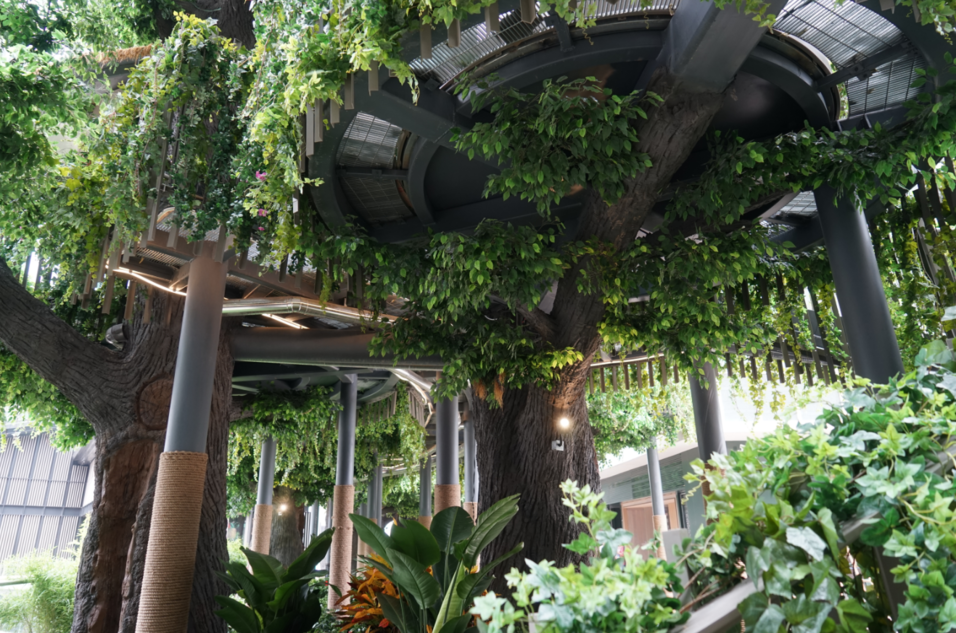

▼钢结构树屋、转曲连廊

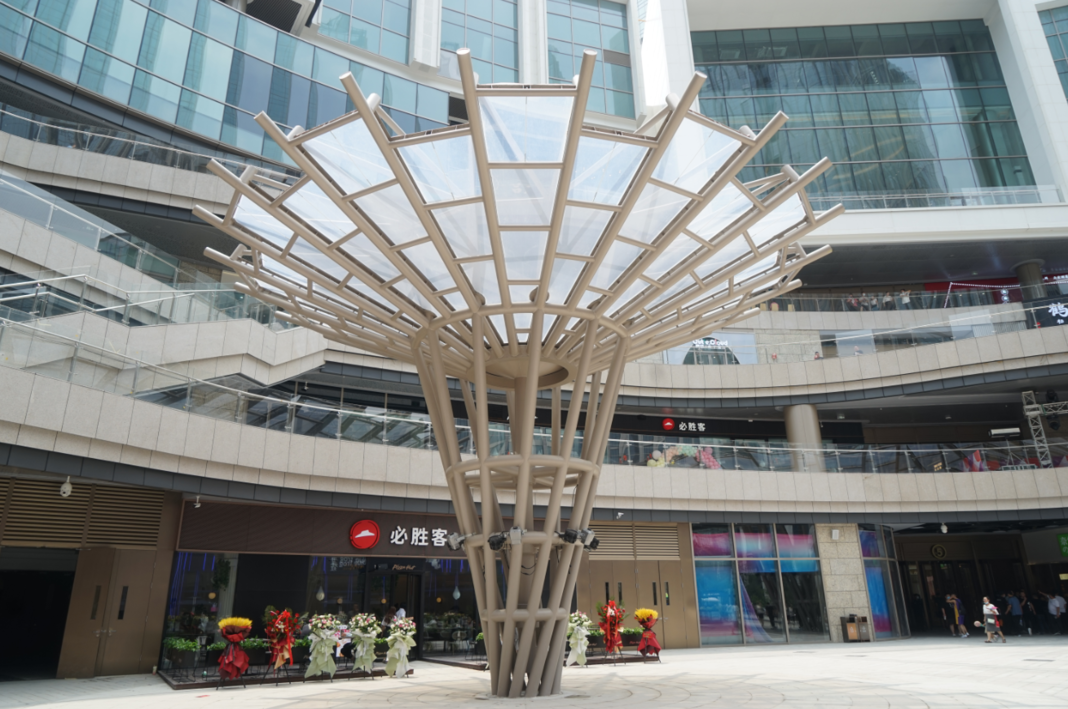

▼钢结构伞状雕塑

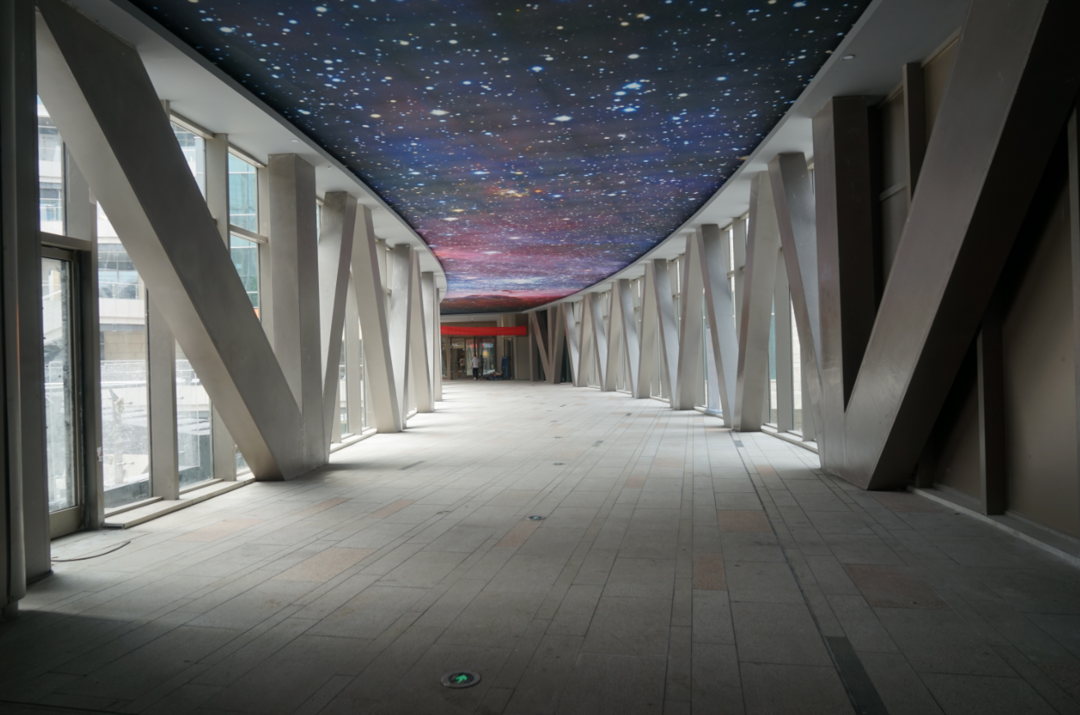

▼钢结构西连廊

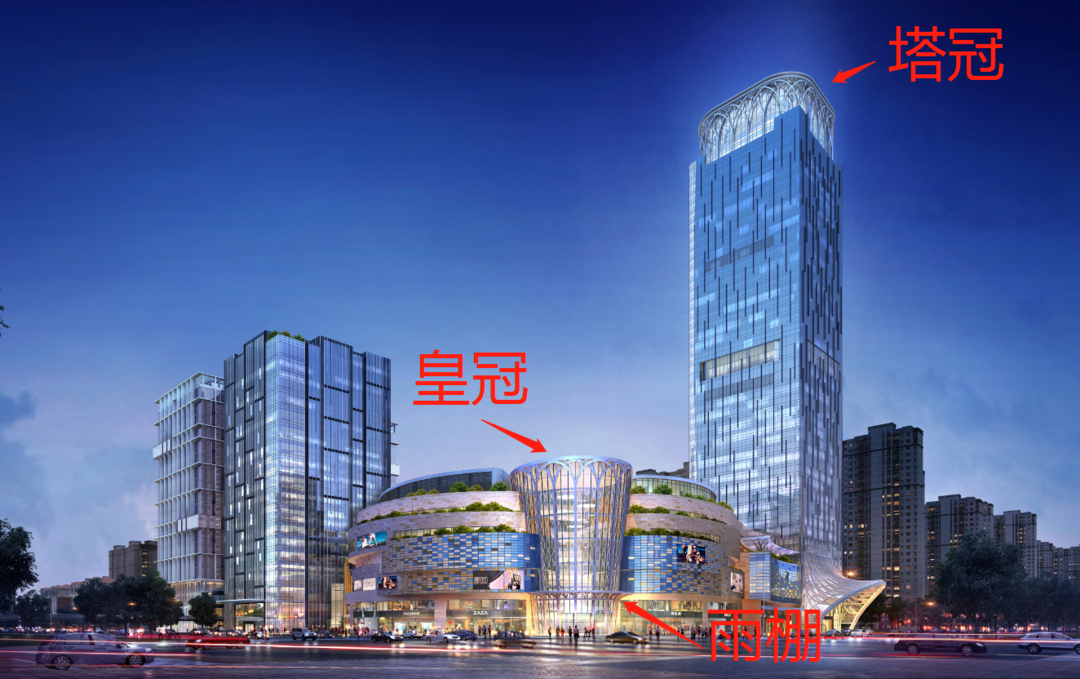

这其中，相比其它，三朵“花冠”钢结构在加工和装置难度上都可谓“更上一层楼”！仲夏时节，三朵“花冠”竞相绽放，体型庞大，结构精致！对应差别的造型特征，人们给这三朵“花冠”起了三个形象的“昵称”，划分叫“塔冠”、“皇冠”和“雨棚”。

今天带各人一起来看看，由银娱生产并装置的花冠状的钢结构，究竟是如何打造的。

1、塔冠

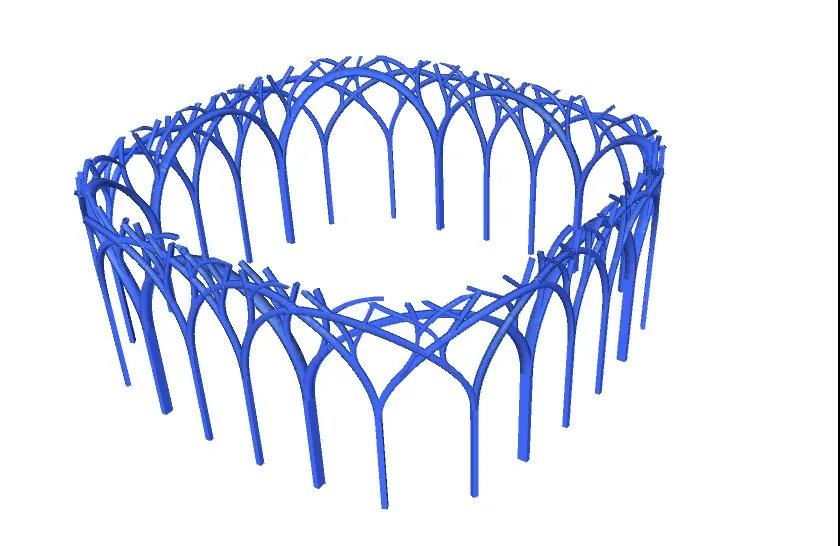

“塔冠”位于智汇城商业综合体T1塔楼，属于造型隶属龙骨，由24根500*250*10mm截面的箱型柱、250*250*10mm截面的曲线箱型梁组合构件、箱型拉梁、H型增强钢梁组成。整体结构净量为124吨。

整个T1塔楼高度205米，塔冠位于高度179-199米处。远远望去，“塔冠”犹如给整个塔楼戴上了一顶华美的头冠，成为整个T1塔楼的点睛之笔！

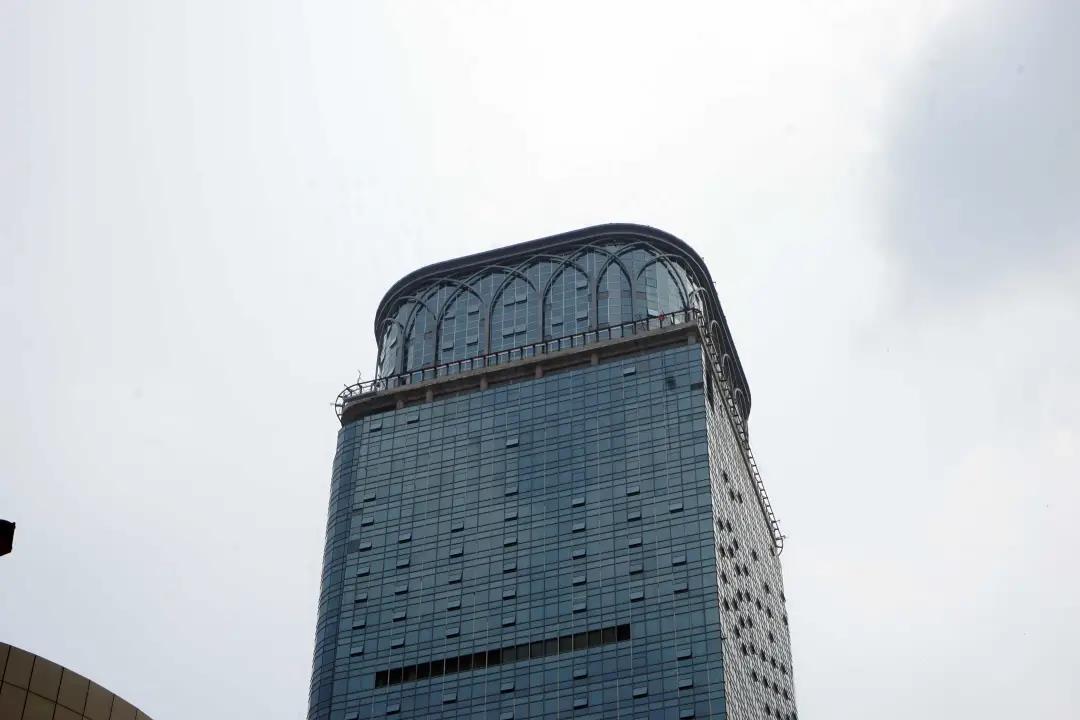

▼塔冠实景

在“塔冠”制造历程中，为包管现场装置精度，车间经过了多次研配。每片预拼装单位的构件凭据地胎定位完成后，通过全站仪进行整体丈量。现场口两侧的坐标点为监测点，该点的偏差不得大于2mm，其余点位的偏差不得大于4mm。

▼塔冠车间预拼接现场

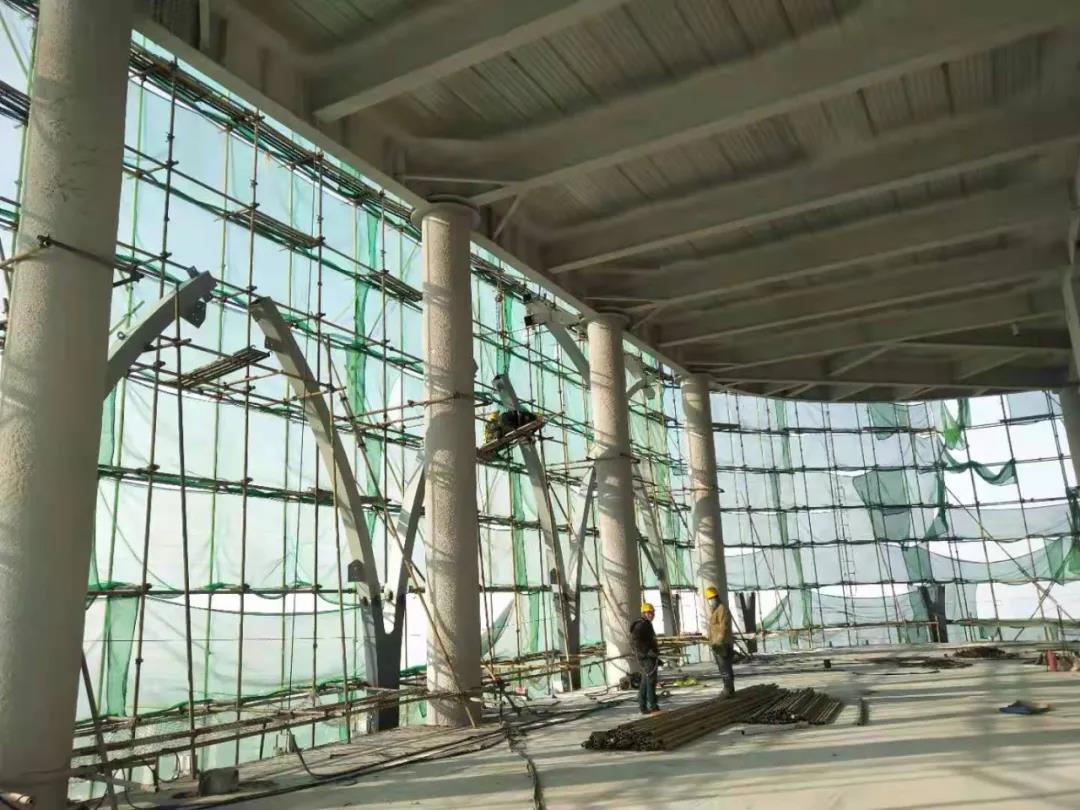

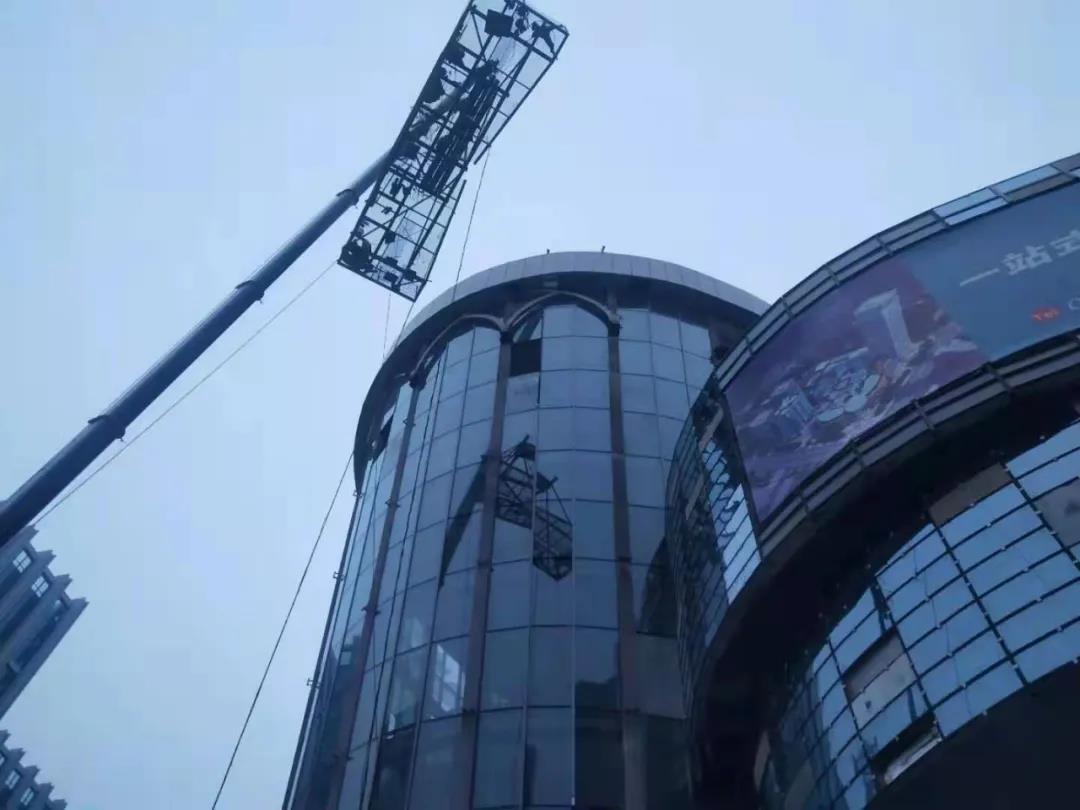

▼塔冠装置现场

2、皇冠

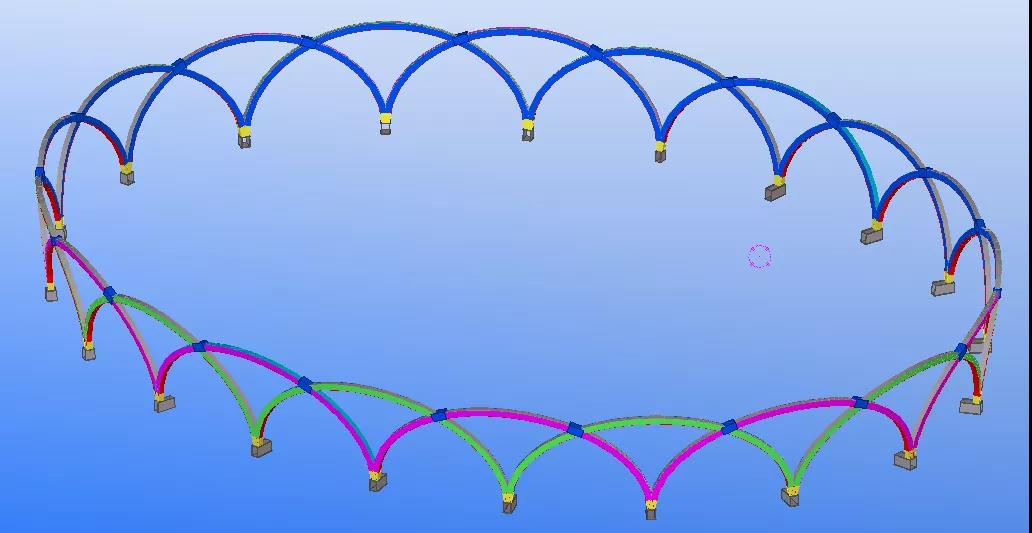

“皇冠”位于智汇城大底盘购物中心的西北入口，为建筑物外装饰结构。“皇冠”为空间曲线箱型梁结构，箱型梁截面为250*200*10mm，俯视为长轴36.9米、短轴38.9米的半椭圆。

立面结构为差别尺寸的椭圆组合而成的曲线结构。由20个空间曲线弧线梁构件、20个牛腿组合件和若干拉结板组成，构件总重20吨。

整个“皇冠”位于西北入口建筑物的接近顶端部位，高度在36-40米之间。“皇冠”这个名称生动得诠释了它美观华美的外观，如果嗣魅整个建筑物犹如一个美丽的“花架”，那这个“皇冠”造型更让“花架”彰显灵巧和韵味。

“皇冠”空间曲线梁的制作也是凭据单件制作，上胎预拼装。整体分四个预拼装胎，立面预拼，支撑胎架同时用做吊装胎架，与构件预拼装时同步制作。

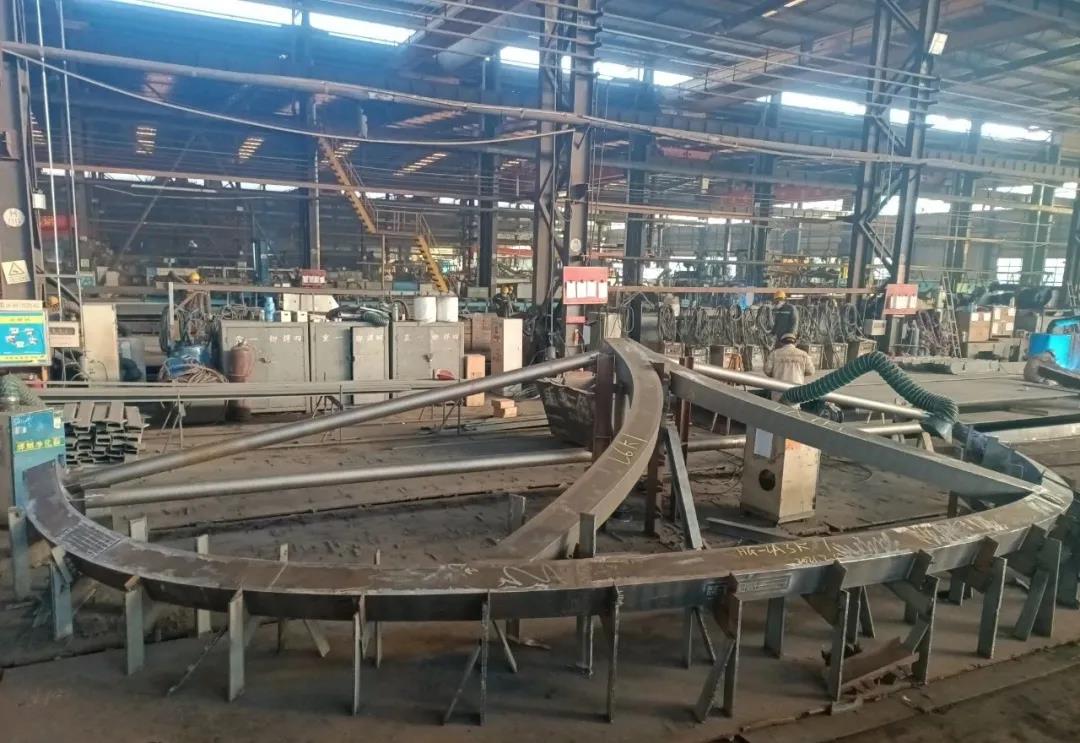

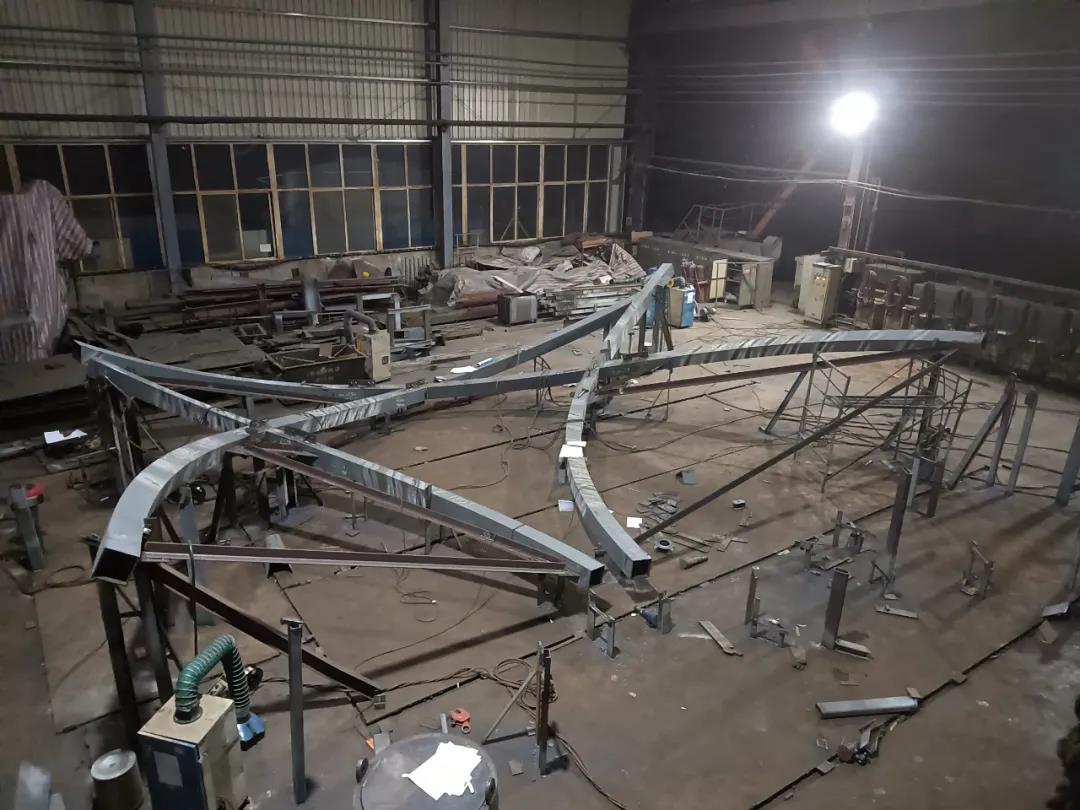

▼车间预拼接现场

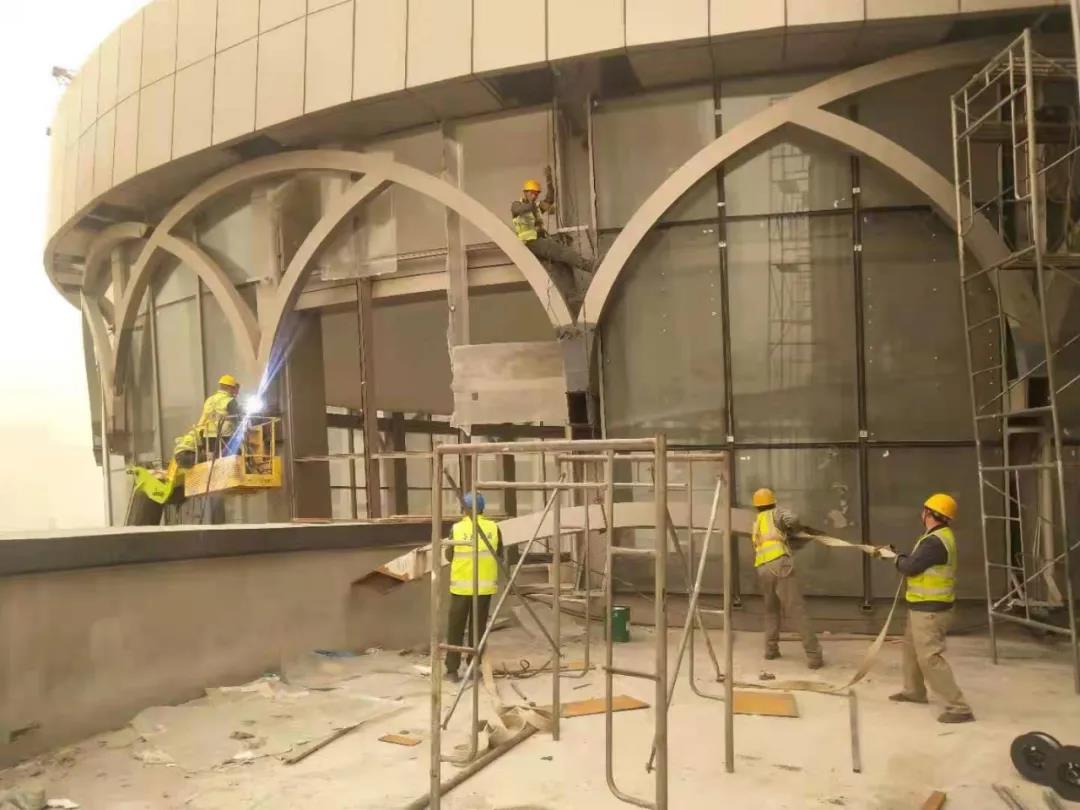

▼现场施工图

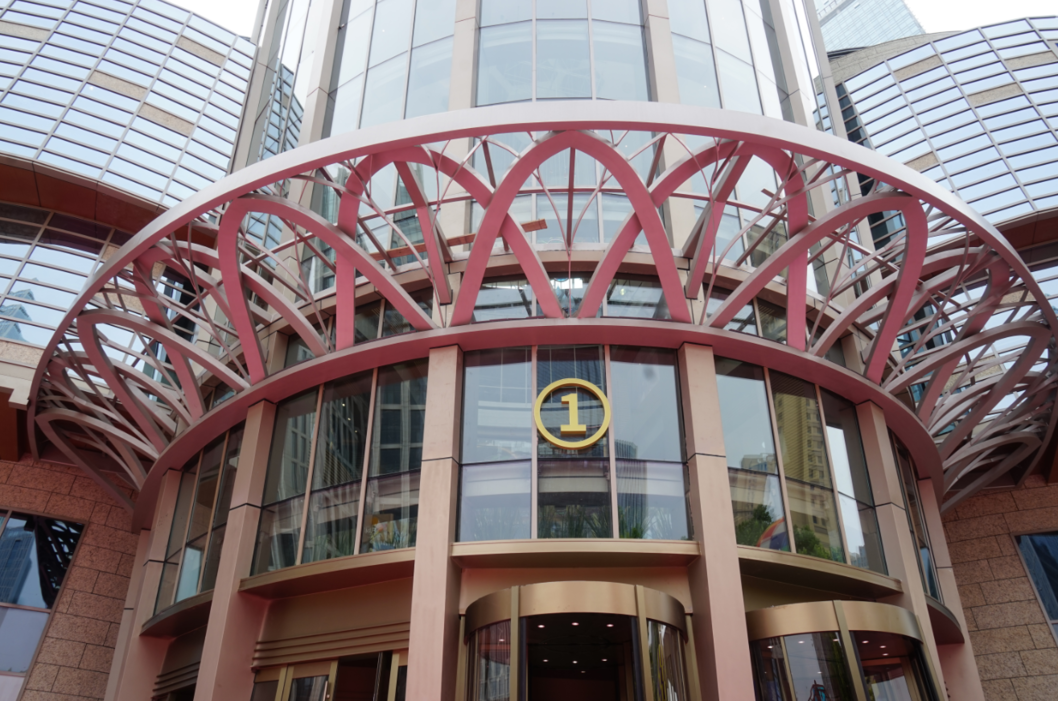

3、雨棚

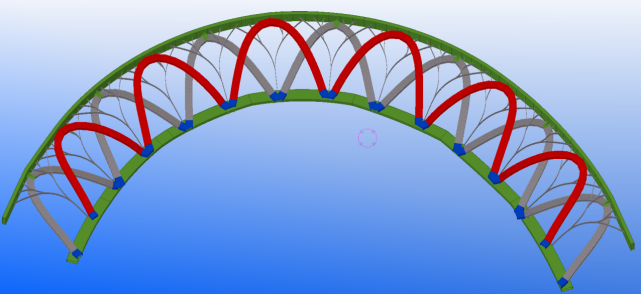

雨棚同样位于智汇城大底盘购物中心的西北入口，总重20吨，弧形梁是截面为500*150*10mm的组焊箱型梁（称为“大花瓣”），上部6片，下部7片。

仔细看，整体弧形梁“大花瓣”里还“内藏玄机”，在“大花瓣”内还遮盖着朵朵“小花蕊”，共计13朵小花蕊，均为板条零件。

整体造型中，两层“大花瓣”如同夏日里盛开的荷花瓣一般向外舒展着，13朵“小花蕊”则遮盖其中，结构出一副和谐生动的景致。

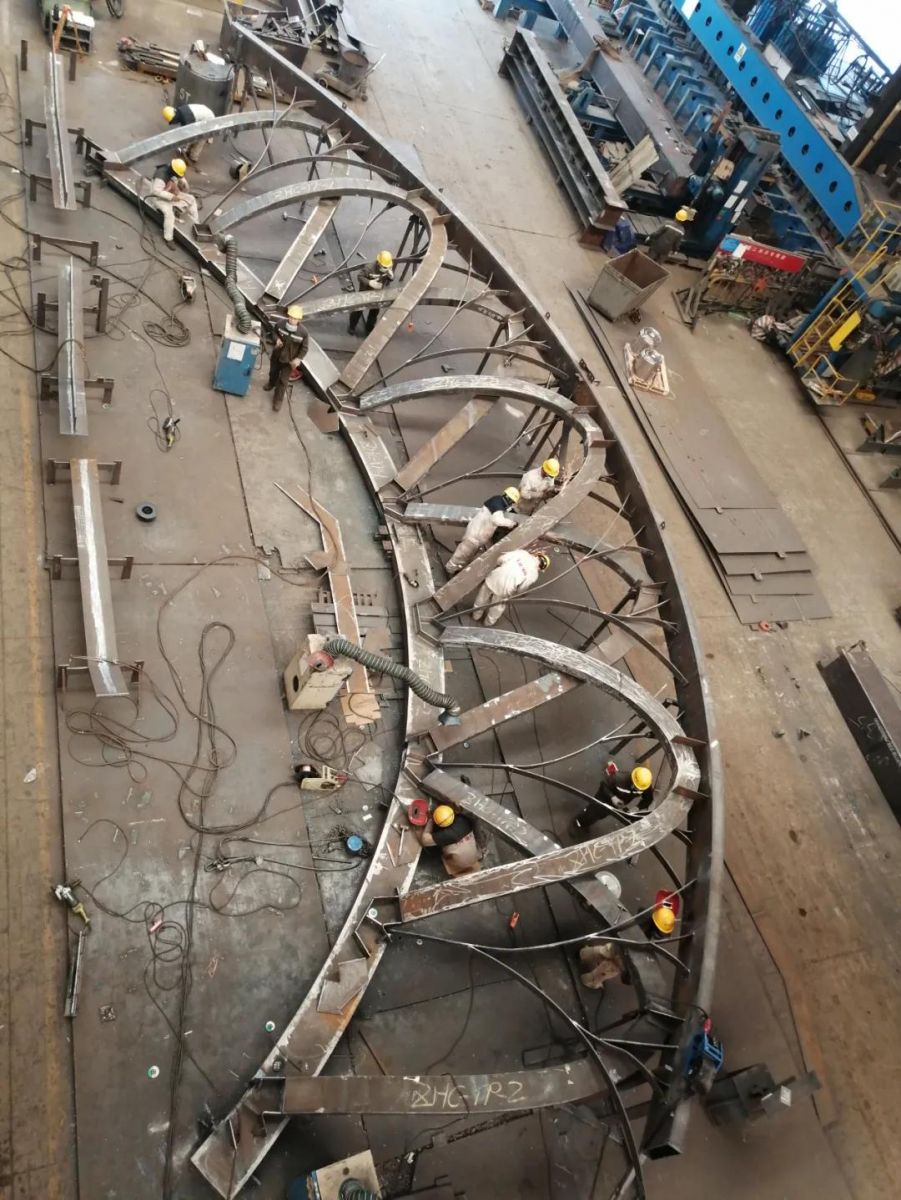

▼车间预拼接现场

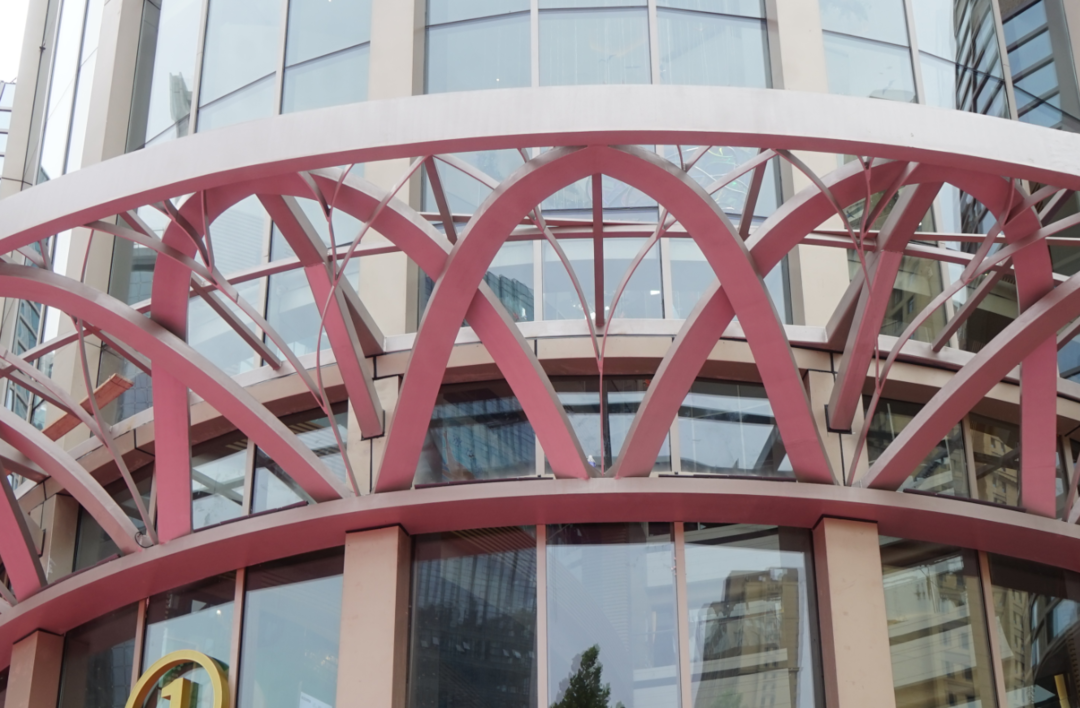

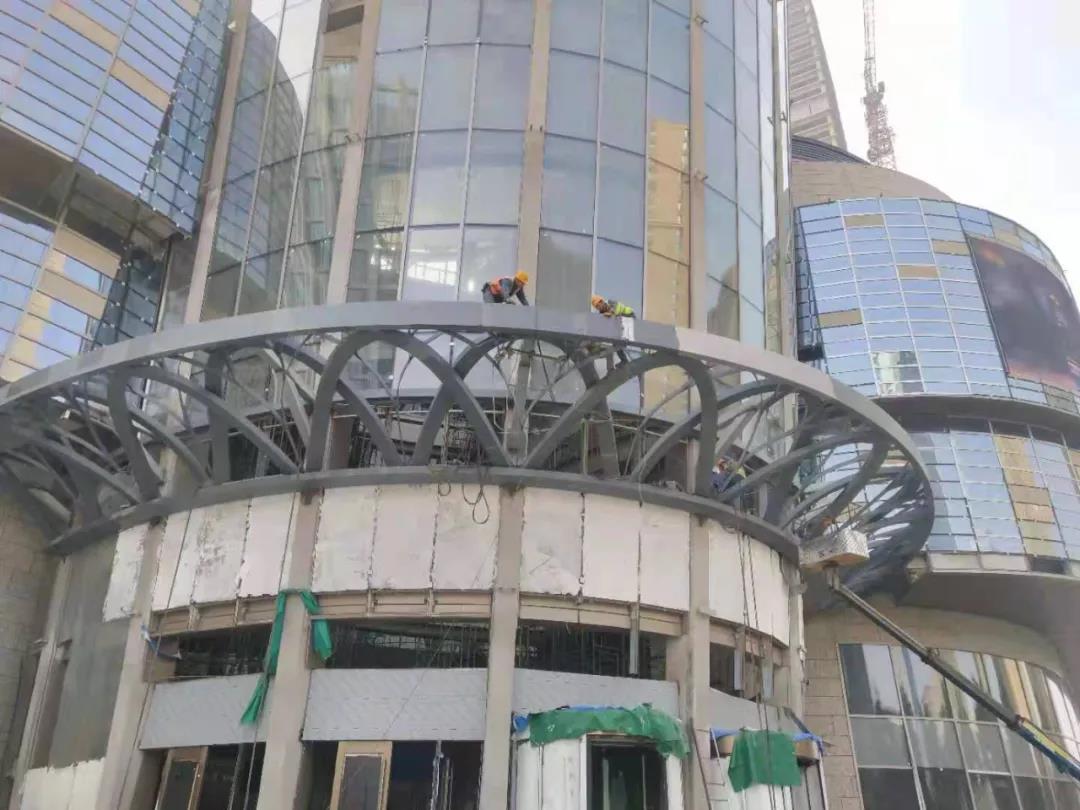

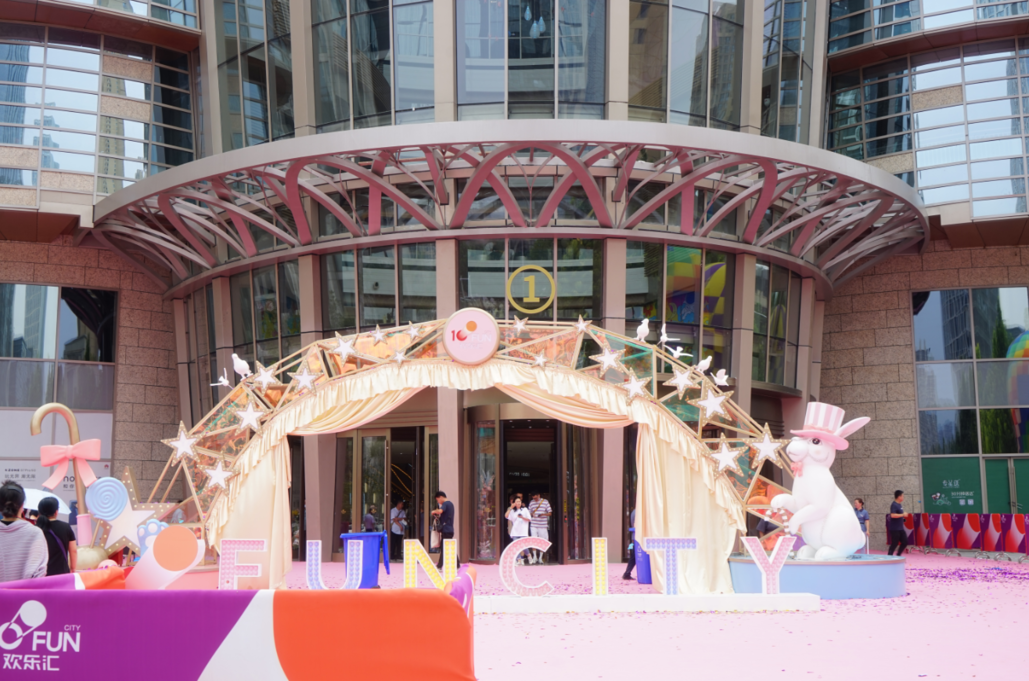

▼现场装置

看完了三个“花冠”钢结构，是不是也重新刷新了你对钢结构“颜值”上的认知？岂论是T1塔楼的“塔冠”，照旧“花架”建筑上的“皇冠”和“雨棚”，都可以说是整个建筑物的“颜值继续”！

可是想要打造如此庞大精美的钢构件，需要下的功夫可真不�。�

1 技术设计阶段

这三个构件均为庞大空间曲线，为我们的制造装置事情带来了极大的挑战和困难。技术部分集中精英力量，经过多次线型盘算及在TEKLA软件中模拟线型建出杆件，并综合车间制作和现场装置各方面实施的可能性，选出最优的计划，进行加工制作。

2 生产加工阶段

杆件截面小，线型庞大，制作时线型不易控制，焊接变形大，且变形后返修困难，要求各小件及单位件下料加工精度高。为包管装置精度，车间经过多次研配，全站仪打点丈量控制，终于在有限的时间内将构件保质保量完成。

3 现场装置阶段

三个单体均为原有构件的外围装饰性构件，由于内部构件已经完成，加大了我们的吊装难度及现场焊接的难度。高空作业，空间狭小，对我们装置是极大的考验。现场装置人员通过提前计划装置作业计划，制定吊装战略计划，克服种种困难，使得现场的装置事情有序完成。

此次亮相于东南智汇城的异形钢构件，

再次展现了银娱在钢结构领域

卓越的生产制造和装置施工能力，

生动展示出了钢结构“力”与“美”的结合，

必将成为智汇城当之无愧的“颜值继续”！
